Газоанализаторы Сгоэс
Предназначен для постоянного автоматического измерения основных видов углеводородов и довзрывоопасных концентраций (ДВК) горючих газов и паров горючих легковоспламеняющихся жидкостей: толуола‚ ксилола, гептана‚ этана‚ этилена, метана‚ пропана‚ бутана‚ изобутана‚ пентана‚ циклопентана‚ гексана‚ циклогексана‚ пропилена‚ паров ацетона‚ бензола‚ этил бензола‚ метилтретбутилового эфира‚ этилового‚ метилового или изопропилового спиртов в смеси с азотом или воздухом‚ а также для мониторинга воздуха рабочей зоны парами продуктов нефтепереработки (дизельное топливо, уайт-спирит, бензин‚ керосин и т.п.) и для последующей передачи результатов измерений в цифровом виде на персональный компьютер и управления исполнительным оборудованием (вентиляция, звуковые сирены, световые табло, клапаны и другие) с помощью реле типа «сухой контакт».

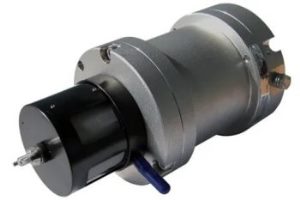

Приборы представляют собой стационарное одноканальное (на 1 газ) взрывозащищённое оптическое газоаналитическое оборудование диффузионного типа, сертифицированное для работы во взрывоопасных средах.
Датчик-газоанализатор имеет маркировку взрывозащиты - 1Ex d IIC T4 Gb по ГОСТ Р МЭК 60079-0-2011.
СГОЭС могут применяться как самостоятельное изделие, так и в составе комплекта газоаналитического «КГЭСП-УОГПЭС». Кроме этого, есть возможность оснастить прибор модулем видеонаблюдения МВЭС.
Газоанализаторы соответствуют последним мировым стандартам и уровням безопасности SIL2 и SIL3.
Данный газоанализатор внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.
Газоанализатор имеет следующие выходные сигналы:
- унифицированный аналоговый выходной сигнал (4 - 20) мА в диапазоне показаний;
- цифровой сигнал, интерфейс RS-485 с протоколом ModBus RTU;
- цифровой сигнал HART с локальным разъёмом;
- 3 реле типа «сухой контакт»: «Порог 1», «Порог 2», «Неисправность».

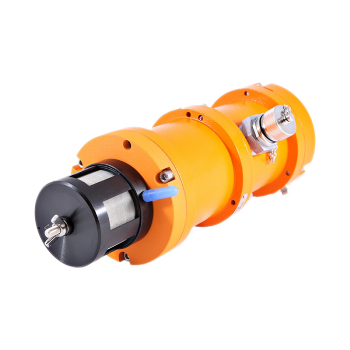

Более усовершенствованная модернизированная версия датчика-газоанализатора СГОЭС и СГОЭС-2 – исполнение СГОЭС-М11.
Основные преимущества и отличительные особенности СГОЭС-М11:
- индивидуальная температурная градуировка;
- увеличенная точность в несколько раз во всём температурном диапазоне;
- наличие HART-протокола в стандартной комплектации;
- улучшенная электроника;
- трёхцветная светодиодная индикация.
Область применения
- Нефтяные платформы
- Танкеры по перевозке нефти‚ грузовые корабли и суда
- Предприятия по производству хранению сжиженного природного газа / сжиженного нефтяного газа
- Компрессорные станции
- Нефтехимические и тепловые электростанции
- Газовые турбины
- Нефте- и газопроводы
- Транспортные предприятия (аэропорты и метро)
- Нефтяные и газовые бойлеры и печи
- Насосные станции магистральных газо- и нефтепроводов‚ резервуарные парки
Руководство по эксплуатации
Типы модификаций газоанализатора
|
Исполнение газоанализатора |
Описание |
|
СГОЭС |
Датчик-газоанализатор оптический взрывозащищённый одноканальный стационарный на горючие газы, диффузионный отбор пробы, корпус из алюминия, межповерочный интервал – 1 год |
|
СГОЭС-2 |
Датчик-газоанализатор оптический взрывозащищённый одноканальный стационарный на горючие газы, диффузионный отбор пробы, корпус из алюминия, межповерочный интервал – 2 года |
Диапазоны измерений и анализируемые газы
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
|
|
ДВК, % НКПР 1) |
объёмной доли, % |
||
|
СГОЭС, СГОЭС-2 метан |
метан (CH4) |
0 - 100 |
0 - 4,4 |
|
СГОЭС, СГОЭС-2 пропан |
пропан (C3H8) |
0 - 100 |
0 - 1,7 |
|
СГОЭС, СГОЭС-2 бутан |
бутан (C4H10) |
0 - 50 |
0 - 0,7 |
|
СГОЭС, СГОЭС-2 изобутан |
изобутан (и-C4H10) |
0 - 50 |
0 - 0,65 |
|
СГОЭС, СГОЭС-2 пентан |
пентан (C5H12) |
0 - 50 |
0 - 0,7 |
|
СГОЭС, СГОЭС-2 циклопентан |
циклопентан (C5H10) |
0 - 50 |
0 - 0,7 |
|
СГОЭС, СГОЭС-2 гексан |
гексан (C6H14) |
0 - 50 |
0 - 0,5 |
|
СГОЭС, СГОЭС-2 пропилен |
пропилен (C3H6) |
0 - 50 |
0 - 1 |
|
СГОЭС, СГОЭС-2 метанол |
пары метилового спирта (CH3OH) |
0 - 50 |
0 - 2,75 |
|
СГОЭС, СГОЭС-2 этанол |
пары этилового спирта (C2H5OH) |
0 - 50 |
0 - 1,55 |
|
СГОЭС, СГОЭС-2 этан |
этан (C2H6) |
0 - 50 |
0 - 1,25 |
|
СГОЭС, СГОЭС-2 этилен |
этилен (C2H4) |
0 - 50 |
0 - 1,15 |
|
СГОЭС, СГОЭС-2 ацетон |
пары ацетона (CH3COCH3) |
0 - 50 |
0 - 1,25 |
|
СГОЭС, СГОЭС-2 толуол |
пары толуола (C6H5CH3) |
0 - 50 |
0 - 0,55 |
|
СГОЭС, СГОЭС-2 бензол |
пары бензола (C6H6) |
0 - 50 |
0 - 0,6 |
|
СГОЭС, СГОЭС-2 МТБЭ |
пары метил-трет-бутилового эфира (CH3CO(CH3)3) |
0 - 50 |
0 - 0,75 |
|
СГОЭС, СГОЭС-2 п-ксилол |
пары пара-ксилола (п-C8H10) |
0 - 50 |
0 - 0,55 |
|
СГОЭС, СГОЭС-2 о-ксилол |
пары орто-ксилола (о-C8H10) |
0 - 50 |
0 - 0,5 |
|
СГОЭС, СГОЭС-2 изопропанол |
пары изопропилового спирта ((CH3)2CHOH) |
0 - 50 |
0 - 1 |
|
СГОЭС, СГОЭС-2 этилбензол |
пары этилбензола (C8H10) |
0 - 50 |
0 - 0,5 |
|
СГОЭС, СГОЭС-2 циклогексан |
циклогексан (C6H12) |
0 - 50 |
0 - 0,6 |
|
СГОЭС, СГОЭС-2 гептан |
гептан (C7H16) |
0 - 50 |
0 - 0,55 |
|
СГОЭС, СГОЭС-2 нефтепродукты 9) |
пары бензина неэтилированного 2) |
0 - 50 |
- |
|
пары дизельного топлива 3) |
0 - 50 |
- |
|
|
пары керосина 4) |
0 - 50 |
- |
|
|
пары уайт-спирита 5) |
0 - 50 |
- |
|
|
пары топлива для реактивных двигателей 6) |
0 - 50 |
- |
|
|
пары бензина автомобильного 7) |
0 - 50 |
- |
|
|
пары бензина авиационного 8) |
0 - 50 |
- |
|
Примечания:
1) - значения НКПР в соответствии с ГОСТ Р 51330.19-99;
2) - бензин неэтилированный по ГОСТ Р 51866-2002;
3) - топливо дизельное по ГОСТ 305-82;
4) - керосин по ГОСТ Р 52050-2003;
5) - уайт-спирит по ГОСТ 3134-78;
6) - топливо для реактивных двигателей по ГОСТ 10227-86;
7) - бензин автомобильный по ГОСТ Р 51866-2002;
8) - бензин авиационный по ГОСТ 1012-72;
9) - газоанализаторы исполнений СГОЭС нефтепродукты калибруются по какому-либо одному из определяемых компонентов;
- пределы допускаемой основной абсолютной погрешности для всех исполнений СГОЭС (СГОЭС-2) равны ± 5 % НКПР;
- пределы допускаемой основной относительной погрешности для исполнений СГОЭС (СГОЭС-2) метан и пропан равны ± 10 % (в диапазоне от 50 до 100 % НКПР);
- диапазон показаний для всех исполнений газоанализатора равен (0 - 100) % НКПР.
